Comment lire les vagues
dans le camembert ?
Voici
quelques précisions sur les fameux camemberts

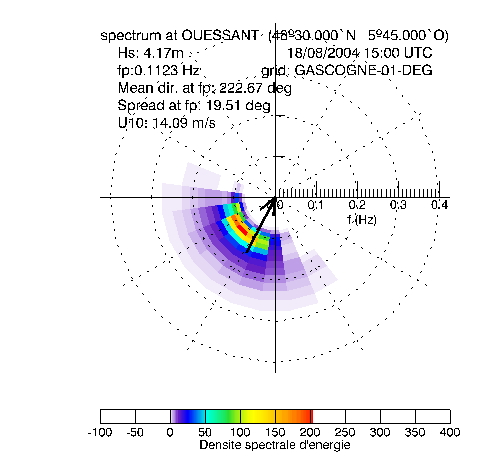

Prenons un exemple, la prévision pour Ouessant du 18 aout 2004:
Ce qui est écrit:
- spectrum at Ouessant : c'est pour dire que c'est bien le
spectre à Ouessant.
- (48°30.000'N 5°45.000'O): la position en latitude et
longitude du point où le spectre est calculée (... c'est
comme
ça qu'on peut voir que les spectres "SUD-BZH" n'étaient
pas
du tout au bon endroit.
- Hs: 4.17 m : la hauteur significative des vagues (à
peu près la hauteur moyenne du 1/3 des plus grosses vagues, soit
la hateur généralement donnée par un observateur
visuel)
- fp: 0.1123 Hz: la fréquence du pic, la période
étant Tp=1/fp soit à peu près 9 s dans ce cas, il
s'agit
du temps moyen entre deux grandes vagues... OK, promis, on remplace
ça part Tp à la prochaine modif.
- Mean dir at fp: 222.67 deg: direction moyenne des vagues
principales (donc ici, ça vient du sud-ouest)... je sais 2
chiffres après la virgule ça fait riche.
Spread at fp: 19.51 deg : étalement directionnel.
Paramètre un peu ésotérique qui qnad il est grand
correspond à une mer "désordonnée" (crêtes
courtes) et quand il est petit (15 degrès et moins) correspond
à une houle très régulière avec toutes les
vagues qui vont presque dans la même direction.
U10: 14.09 m/s : vitesse du vent (1 m/s = 2 noeuds)
utilisé pour calculer les vagues, au même point que le
spectre.
18/08/2004 15:00 UTC : date et heure pour laquelle la
prévision est valable: au passage, toutes les heures sont en
temps universel: pour la France il faut donc rajouter +1 l'hiver et +2
l'été... on va réfléchir à mettre
l'heure locale mais en Manche, pour nos amis brittaniques (1,5% des
visites sur Surfouest), ce n'est pas la même heure !
grid: GASCOGNE-01-DEG: nom de la grille de calcul: ici, c'est
une grille qui couvre le Golfe de Gascogne avec une résolution
de 0.1 degré (environ 10 km) et qui utilise en
général des vents à haute résolution. Quand
ces prévisions ne sont pas disponibles, il peut parfois
apparaitre grid: ATN-05-DEG: grille
qui couvre
l'Atlantique, les résultats sont alors moins précis car
le
vent utilisé est le vent de ECMWF. Dans tous les cas les
prévisions au delà de 2 jours utilisent les vents ECMWF,
en tout cas pour l'Atlantique.
Le camembert: Le diagramme en couleurs
représente la distribution de l'énergie des vagues sur
l'ensemble des fréquences et des directions d'arrivée des
vagues. Il se présente souvent comme une "morceau de camemert"
avec un centre rouge. Ce centre, c'est le pic du spectre, dont la
position radiale est la fréquence du pic
(ici 0.11 Hz), et la position au tour du cercle donne la direction
principale
d'arrivée des vagues. La largeur de du morceau de camembert est
2
fois l'étalement directionel (2*19 = 38 degrés). La
hauteur
significative des vagues (Hs) est proportionnelle à la racine
carrée
de l'énergie totale.
Le spectre peut être plus compliqué avec une houle
séparée de la mer du vent, ou plusieurs houles qui
apparaitront comme différents morceaux de camemert sur le même diagramme...
compliqué ? ... oui, OK. Bon, pour bientôt, on vous fait
aussi les bulletins texte avec les différents trains de houle.
La
flèche: Elle
indique la direction du vent au point ou est calculé le spectre

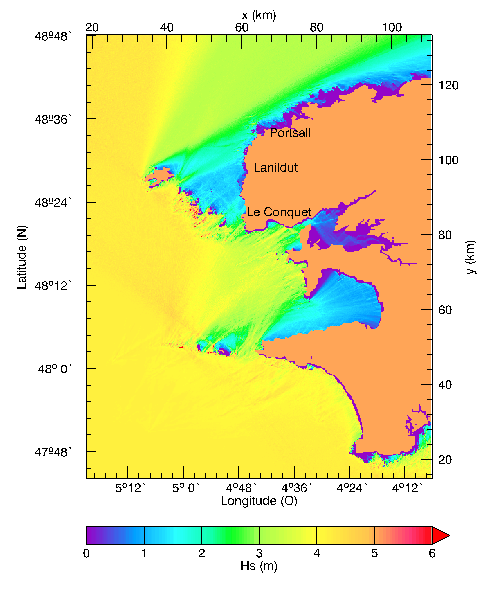

Les conséquences:
La houle venant du sud ouest, les zones au nord-est des îles et
presqu'îles sont donc abrités. Mais comme il y a un
certain étalement
directionnel l'effet d'abri n'est pas à 100 %. En effet, une
partie des vagues
arrive de l'ouest.
